Svissneskir rennibekkir, einnig þekktir sem svissneskir sjálfvirkir rennibekkir, svissneskar skrúfuvélar eða svissneskar rennibekkir, voru upphaflega þróaðir fyrir svissneska úraiðnaðinn. Fljótlega eftir að spennukúlan var fengin til einkaleyfis á 1870, kom fyrsta vélin í svissneskum stíl fram. Um sjötta áratuginn byrjaði að nota svissneska vélbúnað í mörgum öðrum atvinnugreinum og fyrstu CNC svissnesku vélarnar komu út á áttunda áratugnum. Með þróun véla og verkfæra hefur hönnun svissneskra rennibekkja verið stórbætt og hefur smám saman verið mikið notað við framleiðslu hluta á ýmsum sviðum. Svissneskur rennibekkur er vélbúnaður sem getur fært hluta á z-ásinn meðan tækið er kyrrstætt. Stangarefnið er fest með chuckinn sem er innfelldur á bak við stýrisrunninn og verður ekki beint fyrir rennibekknum og verkfærunum, þannig að hægt er að snúa efninu hratt og þétt í vélinni, sem útilokar sveigju og bætir nákvæmni. Í samanburði við hefðbundna vinnslu hefur svissnesk vinnsla marga kosti.

Útlit og uppbygging vélar

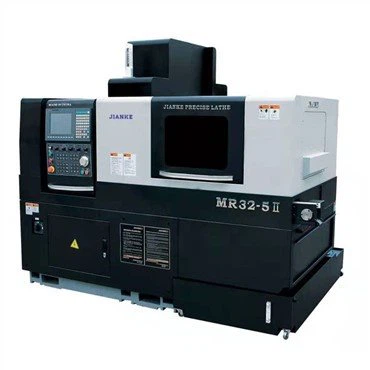

Útlit	Tólgrind

Parameter

Atriði			MA25-5II
Vinnsla	Efnisstærð mm		Φ2mm-Φ25mm
	Hámarksvinnsla þvermál snælda		Φ25 mm
	Hámarks vinnslulengd í einu		320 mm
	Hámarks snælda aðal snælda		Φ10 mm
	Hámarks borþvermál undir snælda		Φ8 mm
	Þvermál aðal snælda		M6*1.0
	Þvermál snælduhöggs		M8
	Hámarks snælda hámarks boradýpt		25 mm
	Hámarks boradýpt undir snælda		120 mm
	Hámarksborþvermál hliðartækja		Φ8 mm
	Hámarkshöggþvermál hliðartækja		M6
	Snúningstæki undir snælda enda andlit Hámarks borþvermál		Φ6 mm
	Snúningstæki undir snælda enda andlit Hámarks þvermál		M5
	X ferðalengd		95mm
	Y ferðalengd		360mm
	Z ferðalengd		320mm/430mm
	X2 ferðalengd		320 mm
	Z2 ferðalengd		270 mm
Snælda	Aðalhraði snælda		10 ～ 8000 snúninga á mínútu/mín
	Hraði undir snælda		10 ～ 8000 snúninga á mínútu/mín
	Aðal- og undirspindill C ás mín. Flokkun		0.001°
	Aðalsnældur í gegnum þvermál holu		Φ27 mm
	Snælda klárast umburðarlyndi		Minna en 0,004 mm
	X/Y/Z endurtekin nákvæmni		Minna en 0,002 mm
	X/Y/Z staðsetningarnákvæmni		Minna en 0,003 mm
	X/Y/Z/X2/Z2 servó mótorafl		0,75KW
Kerfi	Kerfisgerð		Taívan SYNTEC 200TA
	Stýrður ás		6 ása/ 2 rása kerfi
	Min stillingar eining		0,001 mm
	Hraður fóðurhraði		24m/mín
	LCD		Litaskjár
Tól	OD tól aðal snælda		5 stykki (12mmX12mm) + 1 stykki (16x16)
	Snúningstæki til hliðarfræsingar	Settu inn gerð tappa	3 stykki x ER16 6000 snúninga á mínútu
		Tæki af föstu gerð	2 stykki x ER11
	Aðal snælda enda andlit fast tæki		4 stykki XER16
	Fast tól undir snælda enda andlits		4 stykki XER16
Mótor	Aðal snúningsafli		3,7KW
	Kraftur undir snælda		2,2KW
	Hlutafleygi snúningsverkfæra		0,75KW
	Kælidæluafl		0,22KW
	Kraftur smurefni dælu		24W
Aðrir	Hlutasafnari		Belti færiband til að safna hlutum
	Aflgeta		Um 15kw
	Hæð aðal snælda		1018 mm
	Vélarstærð (LWH)		2575X1480X1750
	Loftverð		Yfir 0.4MPa
	N.W.		Um 2100KGS

Aðalmerki aukabúnaðar og upprunastaður

Nafn	Uppruni og vörumerki
Rekstrarkerfi	Taiwan SYNTEC
Spinlde og bílstjóri	Olíukæling rafmagnssnælda/Syntec bílstjóri
Berandi	Japan NSK
Leiðbeiningar	Japan THK
Leiðsskrúfa	Japan THK
Servó mótor	Taiwan SYNTEC
Bílstjóri	Taiwan SYNTEC
Rafmagns íhlutir	Þýskaland Schneider
Smurefni kerfi	Japan Herg
Boðhlaup	Japan Omron
Höggrofi	Japan Omron
Segulventill	Flugmerki Taívan

Vél breytur

Tvískiptur snælda svissneskur CNC rennibekkur ZR20-5II

Kerfi	Taiwan Syntec	Syntec220TB
	Stjórnstöð	Tvöföld rás
	Lágmarks stillingar eining	0,001 mm
	Hraðasti hreyfihraði	24 m/mín
Vinnslugeta	Hámarksvinnsla dia.	20 mm
	Hámarks fóðrarlengd efnis í einu	Með leiðarskógi	90 mm
		Án leiðarskógar	1: 2.5D, þvermál: lengd）
	Max spindle max bora dia.	AðalsnúðurAxial	Φ10 mm
	Hámarks snælda max tapping dia.	AðalsnúðurAxial	M8
	Hámarks snælda hámarks boradýpt	AðalsnúðurAxial	40mm
	Rotary head max bora dia.	Radial	Φ10 mm
	Rotary head max tapping dia.	Radial	M8
	Hámarks borasnúningur snælda.	Undirspindill Axial	Φ10 mm
	Max snertiskjá snælda.	Undirspindill Axial	M8
Verkfæri	Tólaskipan	Tvöföld röð tækja á báðum hliðum
	Aðalsnæld snúningsverkfæri	5 stykki	12X12mm
	Snúningshöfuð aðal snælda hliðar	4 stykki	2 ER11+2 ER16
	Aðal snælda endi fastur tólhaldari	4 stykki	ER11/ER16
	Fastur tólhaldari undir snældaendi	4 stykki	ER11/ER16
Aðalsnældur	Aðal/undir snælda gerð	Innbyggður olíukæling rafmagns aðal snælda
	Hraði aðal-/undir snælda	8000 snúninga á mínútu/mín
	Aðal/undir snælda flokkun	0.001°
	Aðal-/undirspindill í gegnum alla þvermál	22mm
	Aðal-/undirspindill miðhæð	990 mm
Mótorafl	Aðal snúningsafli	2,2kw/3,5kw
	Kraftur undir snælda	2,2kw/3,5kw
	Mótorafl snúningshausar til hliðar	0,75kw
	Hraði snúningshöfuðs hliðar	6000 snúninga á mínútu
	Hreyfanlegur ás Fjöldi	5 ás	X1, Y1, Z1, X2, Z2
	Hreyfanlegur ás mótorafl	0,75kw
Aðrir	hlutar móttökutæki	Stuttir hlutar	Færibandið
		Langir hlutar	Sub spindle aftan útkast
	Aflgjafi	13,5kw
	Loftþrýstingur	Yfir 0.4MPa
	Olíutankur rúmmál	170L
	Rennibekkur Stærð	2.2m×1.45m×1.69m
	Rennibekkur þyngd	2540KG

Uppsetning vélar

Nafn	Merki	Birgir svæði
Rekstrarkerfi	SYNTEC	Kína Taívan
Snælda og bílstjóri	Olíukæling rafmagnssnælda/Syntec bílstjóri	Kína Taívan
Berandi	NSK	Japan
Leiðbeiningar	THK/Rexroth	Japan/Þýskaland
Kúlu skrúfa	THK	Japan
Servó mótor	SYNTEC	Kína Taívan
Bílstjóri	SYNTEC	Kína Taívan
Rafmagns íhlutir	schneider	Þýskalandi
Smurefni kerfi	Herg	Japan
Boðhlaup	Omron	Japan
Takmörk rofi	Omron	Japan
Rafsegulventill	Loftmerki	Kína Taívan

Valfrjálst aukabúnaður

Valkostir Vara	Mælt vörumerki
Rótarý leiðsögumaður	Nanjing Jianke
Sjálfvirkur stangamatur	Suzhou IEMCA
kraga/leiðarrunni	Sichuan H&magnari; B
Sjálfvirkur flísaflutningur	Suzhou (LNS)
olíumistasafnari	Fujian Haosheng
Háþrýstidæla	Kunshan jingyue nákvæmni
Snúningshöfuð enda andlits	Nanjing Jianke
Plu og innsetningartæki (snúningsgrunnur)	Kína Taívan songjia
