Svissnesk gerð sjálfvirk rennibekkur
Þú getur valið svissneska rennibekk ef þú framleiðir smærri hluta (um 1,5 tommur í þvermál).
● Tvískiptur snælda og óháðir tólhaldarar gera það kleift að framkvæma margar vinnsluaðgerðir á sama tíma.
● Þjappaða vinnusvæðið þýðir að skurðarverkfæri þurfa ekki að fara langt frá vinnustykkinu og fljótur hreyfihraði getur gert það að verkum að það kemst hraðar þangað.
● Hár snælduhraði útilokar skerðingarhraða takmarkana á stórum rennibekkjum og lengir þar með líftíma tækisins og gæði hluta.
● Tugir skurðarverkfæra og öflugrar mölunaraðgerðir draga úr þörfinni fyrir efri vinnslu og auðvelda létt vinnslu.

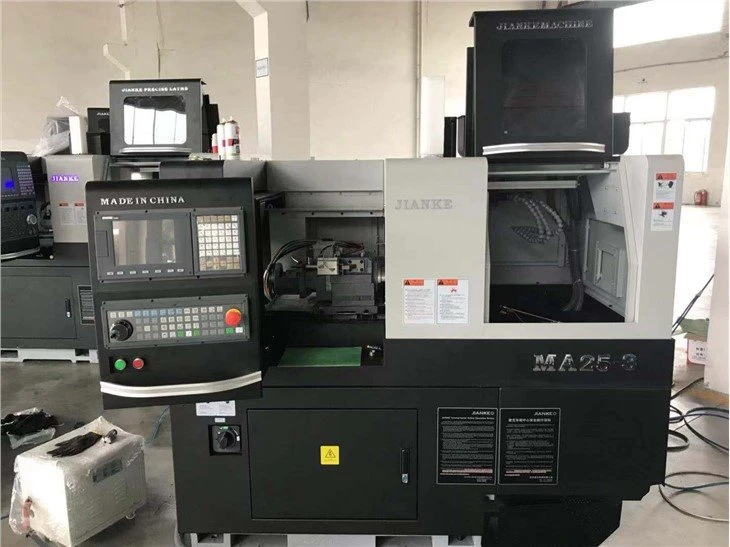

Útlit og uppbygging vélar

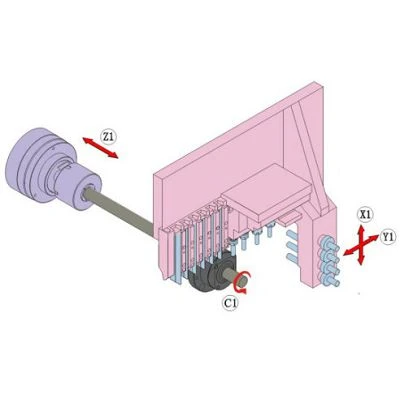

| Útlit | Tólgrind |
 |  |
Parameter
| Atriði | MA25-3 | ||
| Vinnsla | Efnisstærð mm | Φ2mm-Φ25mm | |
| Hámarksvinnsla þvermál snælda | Φ25 mm | ||
| Hámarks vinnslulengd í einu | 200 mm (með snúningshylki) | ||
| Hámarks snælda aðal snælda | Φ10 mm | ||
| Þvermál aðal snælda | M10 | ||
| Hámarksborþvermál hliðartækja | Φ8 mm | ||
| Hámarkshöggþvermál hliðartækja | M6 | ||
| Snælda | Aðalhraði snælda | 10 ～ 8000 snúninga á mínútu/mín | |
| Hraði undir snælda | 10 ～ 8000 snúninga á mínútu/mín | ||
| Aðal- og undirspindill C ás mín. Flokkun | 0.001° | ||
| Þvermál aðal snælda | Φ25 mm | ||
| X -ás vegalengd | 95mm | ||
| Y -ás vegalengd | 360mm | ||
| Z -ás vegalengd | 320/430mm | ||
| Umburðarlyndi fyrir útkeyrslu snældu | ≤0.004mm | ||
| X/Y/Z endurtekin nákvæmni | ≤0.002mm | ||
| X/Y/Z staðsetningarnákvæmni | ≤0.003mm | ||
| Kerfi | Kerfisgerð | Taívan SYNTEC 20TA | |
| Stýrður ás | 6 | ||
| Min stillingar eining | 0,001 mm | ||
| Hraður fóðurhraði | 24m/mín | ||
| LCD | Litaskjár | ||
| Tól | OD tól aðal snælda | 5 stykki (12mmX12mm) +1stykki (16mmX16mm) | |
| Snúningstæki til hliðarfræsingar | Lagað | 2 stykki ER11 10000 snúninga á mínútu/mín | |
| Settu inn gerð tappa | 3 stykki ER16 6000rpm/mín | ||
| Aðal snælda enda andlit fast tæki | 4 stykki × ER16 | ||
| Mótor | Aðal snúningsafli | 3,7KW | |
| Kraftur undir snælda | 2,2KW | ||
| Servó mótor metinn kraftur | 0,75KW | ||
| Hlutafleygi snúningsverkfæra | 0,75KW | ||
| Kælidæluafl | 0,22KW | ||
| Kraftur smurefni dælu | 24W | ||
| - | Aflgeta | 11kw | |
| Hæð aðal snælda | 1000 | ||
| Vélarstærð (L*W*H) | 1970X1420X1690 | ||
| Loftverð | Yfir 0r jafngildir 0,4MPa | ||
| N.W. | 1600 kg | ||
Aðalmerki aukabúnaðar og upprunastaður
| Nafn | Uppruni og vörumerki |
| Rekstrarkerfi | Taiwan SYNTEC |
| Spinlde og bílstjóri | Olíukæling rafmagnssnælda/Syntec bílstjóri |
| Berandi | Japan NSK |
| Leiðbeiningar | Japan THK |
| Leiðsskrúfa | Japan THK |
| Servó mótor | Taiwan SYNTEC |
| Bílstjóri | Taiwan SYNTEC |
| Rafmagns íhlutir | Þýskaland Schneider |
| Smurefni kerfi | Japan Herg |
| Boðhlaup | Japan Omron |
| Höggrofi | Japan Omron |
| Segulventill | Flugmerki Taívan |
| Single snælda Swiss CNC rennibekkur MA25-3II | |||
| Kerfi | Taiwan Syntec | Syntec21TB-H | |
| Stjórnstöð | Ein rás | ||
| Lágmarks stillingar eining | 0,001 mm | ||
| Hraðasti hreyfihraði | 24 m/mín | ||
| Vinnslugeta | Hámarksvinnsla dia. | 25 mm | |
| Hámarks fóðrarlengd efnis í einu | Með leiðarskógi | 195 mm | |
| Án leiðarskógar | 1: 2.5D, þvermál: lengd） | ||
| Max spindle max bora dia. | Axial | Φ10 mm | |
| Hámarks snælda max tapping dia. | Axial | M10 | |
| Hámarks snælda hámarks boradýpt | Axial | 45mm | |
| Rotary head max bora dia. | Radial | Φ10 mm | |
| Rotary head max tapping dia. | Radial | M8 | |
| Verkfæri | Tólaskipan | Verkfæri í efri röð | |
| Aðalsnæld snúningsverkfæri | 6 stykki | 1 16X16mm+5 12X12mm | |
| Snúningshöfuð aðal snælda hliðar | 4 stykki | 2 ER11+2 ER16 | |
| Aðal snælda endi fastur tólhaldari | 4 stykki | ER11/ER16 | |
| Aðalsnældur | Gerð aðal snælda | Innbyggður olíukæling rafmagns aðal snælda | |
| Aðalhraði snælda | 8000 snúninga á mínútu/mín | ||
| Vísitölu helstu snælda | 0.001° | ||
| Aðalsnældur í gegnum alla þvermál | 26 mm | ||
| Hæð aðal snælda miðju | 968,5 mm | ||
| Mótorafl | Aðal snúningsafli | 3,7kw | |
| Mótorafl snúningshausar til hliðar | 0,75kw | ||
| Hraði snúningshöfuðs hliðar | 6000 snúninga á mínútu | ||
| Hreyfanlegur ás Fjöldi | 3 ás | X, Y, Z | |
| Hreyfanlegur ás mótorafl | 0,75kw | ||
| Aðrir | hlutar móttökutæki | Stuttir hlutar | Sjónauka móttökutæki |
| Langir hlutar | Sjónauka tæki | ||
| Aflgjafi | 11,2kw | ||
| Loftþrýstingur | Yfir 0.4MPa | ||
| Olíutankur rúmmál | 195L | ||
| Rennibekkur Stærð | 1.87m×1.45m×1.65m | ||
| Rennibekkur þyngd | 1980KG | ||
Uppsetning vélar
| Nafn | Merki | Birgir svæði |
| Rekstrarkerfi | SYNTEC | Kína Taívan |
| Snælda og bílstjóri | Olíukæling rafmagnssnælda/Syntec bílstjóri | Kína Taívan |
| Berandi | NSK | Japan |
| Leiðbeiningar | THK/Rexroth | Japan/Þýskaland |
| Kúlu skrúfa | THK | Japan |
| Servó mótor | SYNTEC | Kína Taívan |
| Bílstjóri | SYNTEC | Kína Taívan |
| Rafmagns íhlutir | schneider | Þýskalandi |
| Smurefni kerfi | Herg | Japan |
| Boðhlaup | Omron | Japan |
| Takmörk rofi | Omron | Japan |
| Rafsegulventill | Loftmerki | Kína Taívan |
Valfrjálst aukabúnaður
| Valkostir Vara | Mælt vörumerki |
| Rótarý leiðsögumaður | Nanjing Jianke |
| Sjálfvirkur stangamatur | Suzhou IEMCA |
| kraga/leiðarrunni | Sichuan H&magnari; B |
| Sjálfvirkur flísaflutningur | Suzhou (LNS) |
| olíumistasafnari | Fujian Haosheng |
| Háþrýstidæla | Kunshan jingyue nákvæmni |
| Snúningshöfuð enda andlits | Nanjing Jianke |
| Plu og innsetningartæki (snúningsgrunnur) | Kína Taívan songjia |
